Техническая карточка

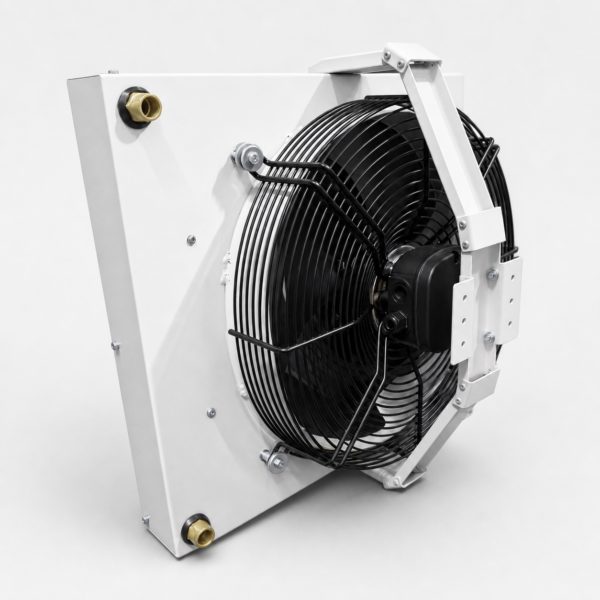

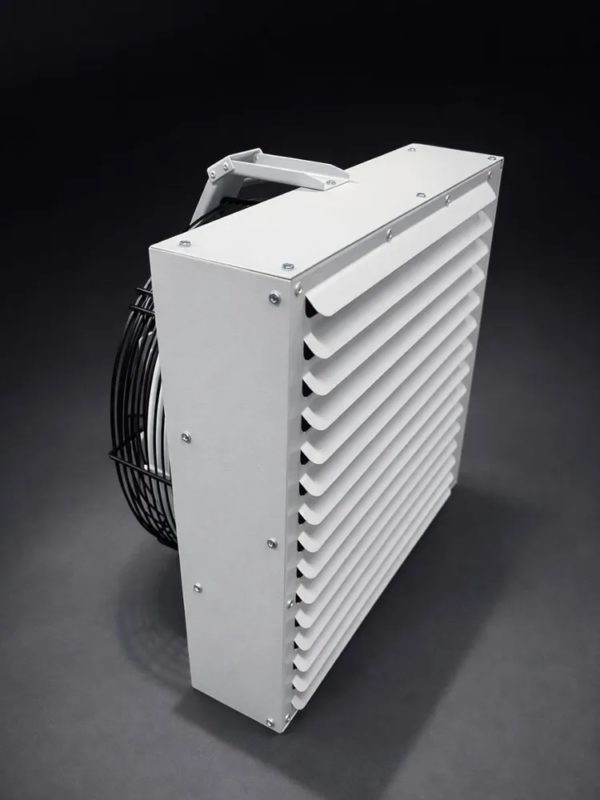

Двухрядный теплообменник: мощность при трёх температурах
Тепловая отдача пересчитана по характеристикам предоставленного четырёхрядного теплообменника с сохранением геометрии трубок и ламелей. В новом исполнении два ряда трубок, а глубина пакета ламелей уменьшена с 90 до 45 мм, поэтому расчётная поверхность теплообмена принята вдвое меньше; условия расчёта приведены рядом с результатами.
Инженерный расчёт
Тепловая отдача при воздухе 20 °C
Расчёт выполнен для двухрядного теплообменника при расходе воздуха 2000 м³/ч и расходе 30%-го пропиленгликоля 0,6 м³/ч. Температура в первом столбце — температура теплоносителя на входе.
| Теплоноситель на входе | Тепловая мощность | Воздух на выходе | Теплоноситель на выходе |
|---|---|---|---|
| 80 °C | 10,3 кВт | 35,2 °C | 64,6 °C |
| 100 °C | 13,7 кВт | 40,3 °C | 79,4 °C |
| 120 °C | 17,1 кВт | 45,3 °C | 94,1 °C |
iМетод ε–NTU откалиброван по точке 7,83 кВт из предоставленного паспорта: четыре ряда, пакет ламелей глубиной 90 мм, воздух 30 → 42 °C, теплоноситель 59 → 47,2 °C. Для нового двухрядного пакета глубиной 45 мм расчётная площадь принята 6,56 м², UA — 229,6 Вт/К. Отклонение модели на контрольной точке паспорта — 0,2%.
Область применимости: результаты действуют для указанных расходов и сохранённой геометрии исходного теплообменника. Реальная мощность зависит от схемы циркуляции, расхода воздуха через собранный корпус, концентрации теплоносителя и загрязнения ламелей. Режим 120 °C допустим только в рассчитанной на него закрытой системе под давлением.
Аэродинамика
Характеристики вентилятора YWF350
Кривые показывают зависимость статического давления от расхода воздуха для паспортного исполнения YWF4E350. Это аэродинамические характеристики отдельно испытанного вентилятора, а не гарантированный расход всего тепловентилятора после установки теплообменника.
- Кривая 1 · 50 Гц · до 2700 м³/ч
- Кривая 2 · 60 Гц · до 3100 м³/ч
Проведите по графику влево, чтобы увидеть весь диапазон.
iПромежуточные точки оцифрованы по растровому графику производителя и приведены для инженерной ориентации. Значения 2700 и 3100 м³/ч — максимальный свободный расход при статическом давлении около 0 Па. Сопоставление кривых с частотой выполнено по порядку парных паспортных значений и конечным расходам; отдельной легенды производителя на листе нет.
| Режим | Напряжение | Ток | Мощность | Скорость | Макс. расход | Шум |
|---|---|---|---|---|---|---|
| Кривая 1 · 50 Гц | 230 В | 0,65 А | 150 Вт | 1350 об/мин | 2700 м³/ч | 64 дБ(A) |
| Кривая 2 · 60 Гц | 230 В | 0,8 А | 180 Вт | 1550 об/мин | 3100 м³/ч | 67 дБ(A) |
Осевой вентилятор
YWF350 · монтажная геометрия
Схема помогает проверить посадочное место и питание до монтажа. Направление вращения и исполнение нагнетание/всасывание необходимо сверять по маркировке конкретного двигателя.
Подтверждённые размеры
- Диаметры на чертеже
- Ø350 / Ø380 / Ø420 / Ø440 мм
- Монтажная глубина
- 135 мм
- Крепёж на чертеже
- 4 × 9,5 EQS
- Конденсатор
- 4 мкФ
Важно: паспорт YWF350 содержит несколько электрических исполнений. В этой карточке приведены кривые 1/2 для однофазного YWF4E350 на 230 В; маркировку двигателя следует подтвердить перед отгрузкой.
Водяной теплообменник
Размеры, подключения и ламели
Габариты перенесены с предоставленного чертежа. Шаг 2 мм и анодированное защитное покрытие — актуальная спецификация изделия, подтверждённая заказчиком; эти значения имеют приоритет над более ранней редакцией чертежа.
Параметры теплообменника
- Фронтальный габарит
- 426 × 430 мм
- Оребрённая зона
- 396 мм по ширине
- Толщина корпуса
- 76,7 мм
- Подключения
- 2 × ½″, наружная резьба
- Монтажные пазы
- 9 × 25 мм
- Ряды трубок
- 2 ряда × 16 трубок
- Глубина пакета ламелей
- 45 мм (исходник — 90 мм)
- Расчётная поверхность
- ≈ 6,56 м²
- Расчётный внутренний объём
- ≈ 0,70 л
- Шаг ламелей
- 2 мм
Расчётная тепловая мощность: 10,3 / 13,7 / 17,1 кВт при температуре теплоносителя на входе 80 / 100 / 120 °C и воздухе 20 °C. Полные условия и границы применимости указаны в таблице выше.
Проверка совместимости
Что уточнить перед заказом
Эти четыре исходных параметра позволяют проверить реальную тепловую отдачу, подключение и рабочую точку оборудования.
- Температуры теплоносителя на подаче и обратке.
- Доступный расход теплоносителя, концентрацию и давление в контуре.
- Напряжение сети 230 В и частота 50 Гц.
- Рабочий расход воздуха, направление потока и доступное пространство.
Перед отгрузкой можно сверить маркировку вентилятора, направление потока и присоединительные размеры с вашим проектом.
